Надёжный, крепкий, качественный, красивый и не дорогой педалборд своими руками. Этап 1 – планирование.

В этой статье, я поделюсь с вами информацией, о том, как я создаю педалборд с нуля. Это уже вторая версия педалборда, первую я делал в качестве эксперимента и выявления плюсов и минусов, которые устраню во второй версии. Ниже будет описано планирование и схема педалборда, а после покупки всех необходимых компонентов, я напишу статью со вторым этапом, где будет смета и фото сборки.

Итак, основным материалом педалборда будет – алюминий, а точнее, алюминиевые уголки. Из такого материала мы получим маленький вес и прочность. На самом деле педалборд – обычный каркас из алюминиевых уголков, а ниже я опишу процесс разработки, покупки и создания.

Шаг 1. Габариты педалборда и схема расположения педалей.

Начинается всё с макета, необходимо определить минимальные габариты будущего педалборда, а для этого мы должны понимать, что на нём будет размещено. В моём случае всё довольно просто, педальки практически одинакового размера и простая цепь. Добавлю, что работаю я в программе Microsoft Visio 2010, которая входит в состав Microsoft Office 2010 (какой-то модный билд) или качается отдельно.

Габариты нужно определить с учётом соединительных кабелей и проводов питания, чтобы потом не пришлось искать новые провода, которые влезли бы между педалей. В моём случае оптимальный габарит для педали 140 х 170 мм. У всех моих педалей питание подходит сверху, а кабеля по бокам. Также, мне не нужно разрабатывать место для питания, т.к. все педали имеют одинаковый разъём и потребление тока. Необходимо просто соединить их проводом от одного блока питания, который вытянет их по силе тока. А это, в моём случае, маленький блочёк от EBS, который вставляется прямо в розетку.

Шаг 2. Опорные планки для педалей.

Следующим шагом я проведу опорный каркас под педалями по ширине габаритов. Ширина каркасных полосок – 27 мм, т.к. это и есть алюминиевый уголок, продающийся в Эпицентре в Киеве.

Дальше можно будет убрать всё лишнее из рисунка и отталкиваться от опорных планок.

Шаг 3. Конструкция каркаса сбоку.

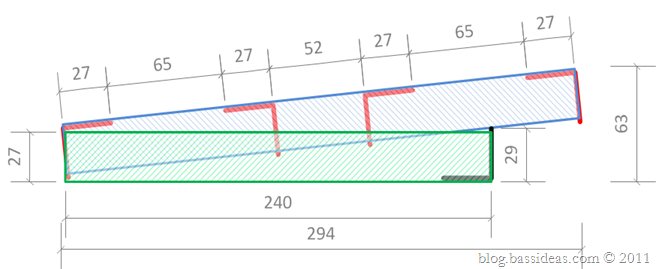

Конечно, придуманные опоры для педалей можно просто скрепить между собой перпендикулярными планками (на рисунке: синие планки и красные поперечины), однако, в моём случае, необходимо реализовать возможность пропускать провода снизу, под планками, чтобы они не путались сверху, что придаст лучший вид и уберёт ненужную путаницу в проводах при игре. Для этого, я сделаю отдельно дно (на рисунке зелёные планки с чёрной поперечиной). Схема сбоку отображена на следующем рисунке, следует учитывать, что при сборке, уголок в 27 мм с таким же уголком, дадут примерно 29 мм в высоте.

Дно поднимет каркас для педалей и наклонит педали под углом ко мне. Сбоку это должно выглядеть следующим образом:

Итого у конструкции получается такая легенда:

• Красный – уголки-опоры для педалей
• Синий – соединительный уголок для опор
• Зелёный – уголки-дно
• Чёрный – уголок-поперечина для дна и опора для размещения педаль под углом

Шаг 4. Конструкция каркаса сверху.

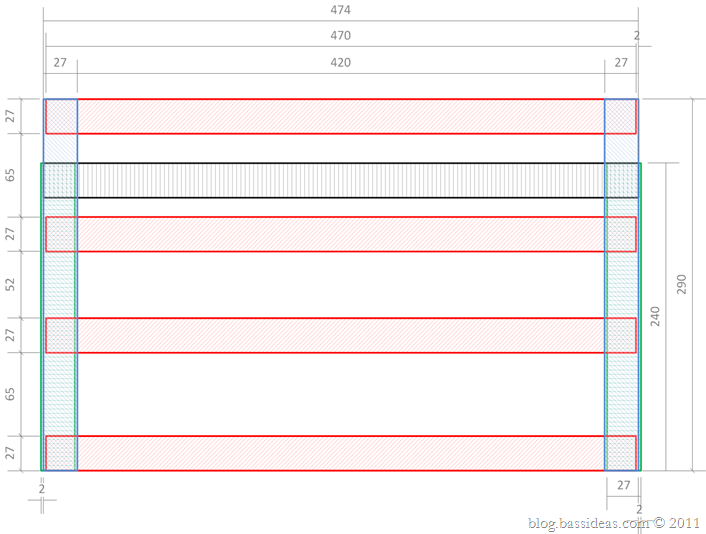

Если при планировании каркаса сбоку особых проблем не возникало, то при рассмотрении его сверху, необходимо произвести некоторые подсчёты. Во первых кабель, педалей эффектов, которые находятся с краю, должен опускаться под саму педаль и желательно, не выходя за границы педалборда. Во вторых, опорная конструкция для педалей должна идеально вписаться в дно, чтобы не было зазора и собственно, чтобы она туда влезла. Учитывая, что толщина алюминия в уголке 2мм, с помощью того-же Visio, получилась такая схемка (цвета идентичны предыдущим):

На схеме, синяя, соединяющая опоры педалей, планка вынесена за минимальные габариты, рассчитанные на первом шаге, таким образом, кабелям с боковых педалей, будет место пройти вниз под красными опорами.

Шаг 5. Результат и подготовка к покупке.

Теперь осталось связать между собой схемы и прикинуть, что мы получаем в итоге.

На вскидку, также, видно, что размер сумочки для педалборда по ширине и длине должен быть не меньше 480 х 320 мм.

Теперь видно, что педали эффектов, вместе с педалбордом, по высоте занимают 110 мм. Из этого следует, что сумочку необходимо искать с такими параметрами ШхВхГ: 480х320х110 мм.

Ну и список покупок выглядит следующим образом, если учесть, что есть дрель и свёрла:

Наименование	Количество
Алюминиевый уголок 470х27х27 мм	4 шт
Алюминиевый уголок 474х27х27 мм	1 шт
Алюминиевый уголок 290х27х27 мм	2 шт
Алюминиевый уголок 240х27х27 мм	2 шт
Чёрная матовая краска	1 банка
Синяя матовая краска	1 банка
Белая матовая краска	1 банка
Плотный и хорошо прилягающий малярный скотч	1 рулон
Прозрачный матовый лак	1 банка
Болты и гайки 4мм (сварка будет дороже)	26 шт
Зубило, наметить место для сверления	1 шт
Напильник для зачистки острых углов	1 шт
Мягкая клейкая подкладка под дно квадратами 25 мм	6 шт (1 уп)

Всё вышеперечисленное, включая порезку алюминия на нужный размер, можно купить в эпицентре в Киеве, чем и займусь в ближайшее время.
